अभी भी प्लास्टिक की गर्मी अपव्यय के साथ संघर्ष कर रहा है? यहाँ थर्मली प्रवाहकीय प्लास्टिक के लिए एक व्यापक क्रय मार्गदर्शिका है!

I. थर्मली कंडक्टिव प्लास्टिक की प्रमुख विशेषताएं

1। प्रदर्शन लाभ

वजन लाभ: एक घनत्व के साथ केवल दो-तिहाई एल्यूमीनियम मिश्र धातुओं के साथ, वे महत्वपूर्ण रूप से उत्पाद लाइटवेटिंग को बढ़ाते हैं।

मोल्डिंग दक्षता: इंजेक्शन मोल्डिंग प्रक्रियाओं का उपयोग करें, पारंपरिक धातु मशीनिंग में पोस्ट-प्रोसेसिंग चरणों को समाप्त करना और उत्पादन चक्र को छोटा करना।

लागत-प्रभावशीलता: प्रसंस्करण दक्षता, सामग्री वजन में कमी और पर्यावरण-मित्रता के कारण बेहतर मूल्य-प्रदर्शन अनुपात।

पर्यावरणीय लाभ: धातुओं और सिरेमिक की तुलना में क्लीनर उत्पादन प्रक्रियाएं, पुनर्चक्रण और कम कार्बन पदचिह्न।

डिजाइन लचीलापन: विविध अनुप्रयोगों के लिए जटिल ज्यामितीय और पतली दीवारों वाली संरचनाओं को सक्षम करें।

विद्युत सुरक्षा: उत्कृष्ट इन्सुलेशन के साथ थर्मल चालकता को मिलाएं, गैर-पृथक बिजली की आपूर्ति के लिए आदर्श।

रासायनिक स्थिरता: कठोर वातावरण में दीर्घकालिक उपयोग के लिए उत्कृष्ट संक्षारण प्रतिरोध।

2। प्रदर्शन तुलना

Ii। थर्मल सिद्धांत और गर्मी अपव्यय डिजाइन

1। गर्मी हस्तांतरण तंत्र

1। संवहन:

- न्यूटन के शीतलन कानून का अनुसरण करता है, द्रव (जैसे, वायु) आंदोलन पर भरोसा करता है। मजबूर संवहन (जैसे, प्रशंसक) हीट एक्सचेंज को बढ़ाता है।

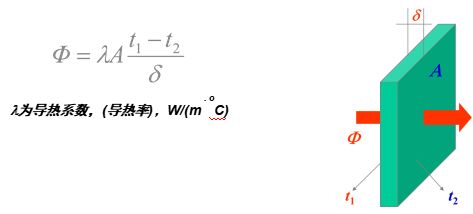

2। चालन:

- दक्षता इस पर निर्भर करती है:

- प्रभावी संपर्क क्षेत्र

- द्रव्य का गाढ़ापन

- थर्मल चालकता (λ)

(धातुएं पारंपरिक रूप से यहां हावी हैं)

3। विकिरण:

- अवरक्त विकिरण (8-14 माइक्रोन तरंग दैर्ध्य) ऊर्जा स्थानांतरित करता है, जिससे प्रभावित होता है:

- हीट सिंक ज्यामिति

- प्रभावी विकिरण सतह क्षेत्र

- सामग्री उत्सर्जन

2। थर्मल प्रतिरोध मॉडल

कुल सिस्टम थर्मल प्रतिरोध (RJ1 -RJ5) एक श्रृंखला योग है। थर्मली प्रवाहकीय प्लास्टिक दो महत्वपूर्ण प्रतिरोधों का अनुकूलन करते हैं:

आरजे 3 (सब्सट्रेट सामग्री प्रतिरोध)

RJ5 (हीट सिंक-एयर इंटरफ़ेस प्रतिरोध)

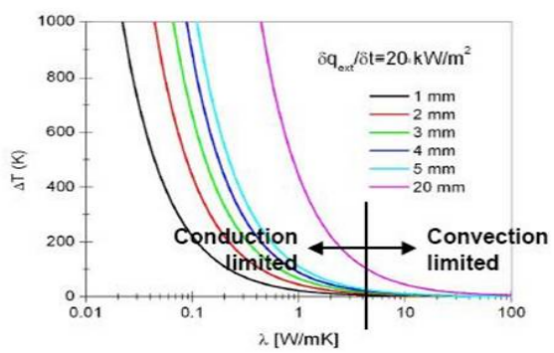

3। महत्वपूर्ण तापीय चालकता सीमा

जब λ> 5 w/m · k और मोटाई <5 मिमी, संवहन हावी हो जाता है, तो प्लास्टिक को धातु के प्रदर्शन से मेल खाने की अनुमति देता है।

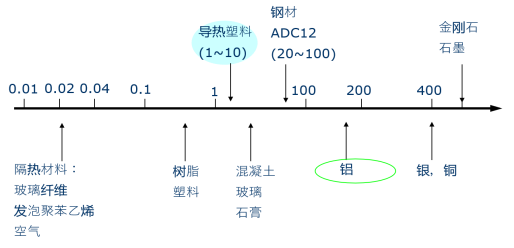

4। प्लास्टिक बनाम धातु तापीय चालकता

पारंपरिक दृश्य: धातुओं (जैसे, एल्यूमीनियम, λ, 200 डब्ल्यू/एम · के) एलईडी हीट सिंक पर हावी होते हैं, जबकि प्लास्टिक (λ <1 w/m · k) विफल होते हैं।

मुख्य निष्कर्ष:

1। कम λ (<5 w/m · k): पारंपरिक प्लास्टिक (λ <1 w/m · k) अंडरपरफॉर्म।

2। सफलता रेंज (λ−5 w/m · k + मोटाई <5 मिमी): संवहन-चालित, λ प्रभाव कम हो जाता है।

3। प्रतिस्थापन व्यवहार्यता: λ, 20 w/m · k (धातुओं के 1/10) के साथ प्लास्टिक और <5 मिमी गर्मी-स्रोत दूरी तुलनीय प्रदर्शन प्राप्त करती है।

नवाचार: थर्मली कंडक्टिव प्लास्टिक (λ, 5 w/m · k + पतली-दीवार डिजाइन) धातु-निर्भर प्रतिमानों को बाधित करते हैं।

Iii। सामग्री रचना और चयन

1। थर्मल भराव

धातु: इलेक्ट्रॉन-चालित (जैसे, Cu/Al पाउडर)-कुशल लेकिन प्रवाहकीय।

गैर-धातु: फोनन-चालित (जैसे, अलो, बीएन)-विद्युत रूप से इन्सुलेट।

2। भराव प्रदर्शन तुलना

3। मैट्रिक्स और सूत्रीकरण

पॉलिमर: पीपीएस, पीए 6/66, एलसीपी, पीसी - संतुलन तापमान प्रतिरोध, प्रक्रिया क्षमता और लागत।

प्रदर्शन प्रकार:

इन्सुलेटिंग: ऑक्साइड/नाइट्राइड फिलर्स (जैसे, Al₂o₃ + Pa6)।

प्रवाहकीय: धातु/ग्रेफाइट भराव (जैसे, कार्बन + पीए)।

Iv। बाजार अवलोकन और उत्पाद

1। वैश्विक ब्रांड

SABIC: DTK22, OX11315, OX10324, PX11311U, PX11313, PX13322, PX13012, PX10323

एनवेलियर: D5506, D3612, STANYL-TC154/155, TKX1010D, D8102, STANYL-TC153

CELANEES: D5120

2। सामग्री चयन मानदंड

थर्मल प्रदर्शन: उच्च-λ भराव (अनुप्रयोगों की मांग के लिए बीएन/एसआईसी)।

विद्युत सुरक्षा: इन्सुलेट फिलर्स (Al₂o₃/Bn)।

मोल्डेबिलिटी: जटिल भागों के लिए उच्च-प्रवाह पॉलिमर (जैसे, नायलॉन)।

लागत: al₂o₃ लागत प्रभावी है; बीएन प्रीमियम है।

3। उद्योग नवाचार

सामग्री आरएंडडी: उच्च-फिलर, कम-चिपचिपापन कंपोजिट (नैनोफिलर टेक्नोलॉजी)।

प्रदर्शन सफलता: इन्सुलेट प्लास्टिक λ> 5 w/m · k को प्राप्त करना।

4। बाजार आउटलुक

5 जी, ईवीएस, और मिनी एलईडी गोद लेने से प्रेरित, मांग हल्के थर्मल समाधानों (जैसे, ऑटोमोटिव इलेक्ट्रॉनिक्स, वियरबल्स) के लिए बढ़ती है।
